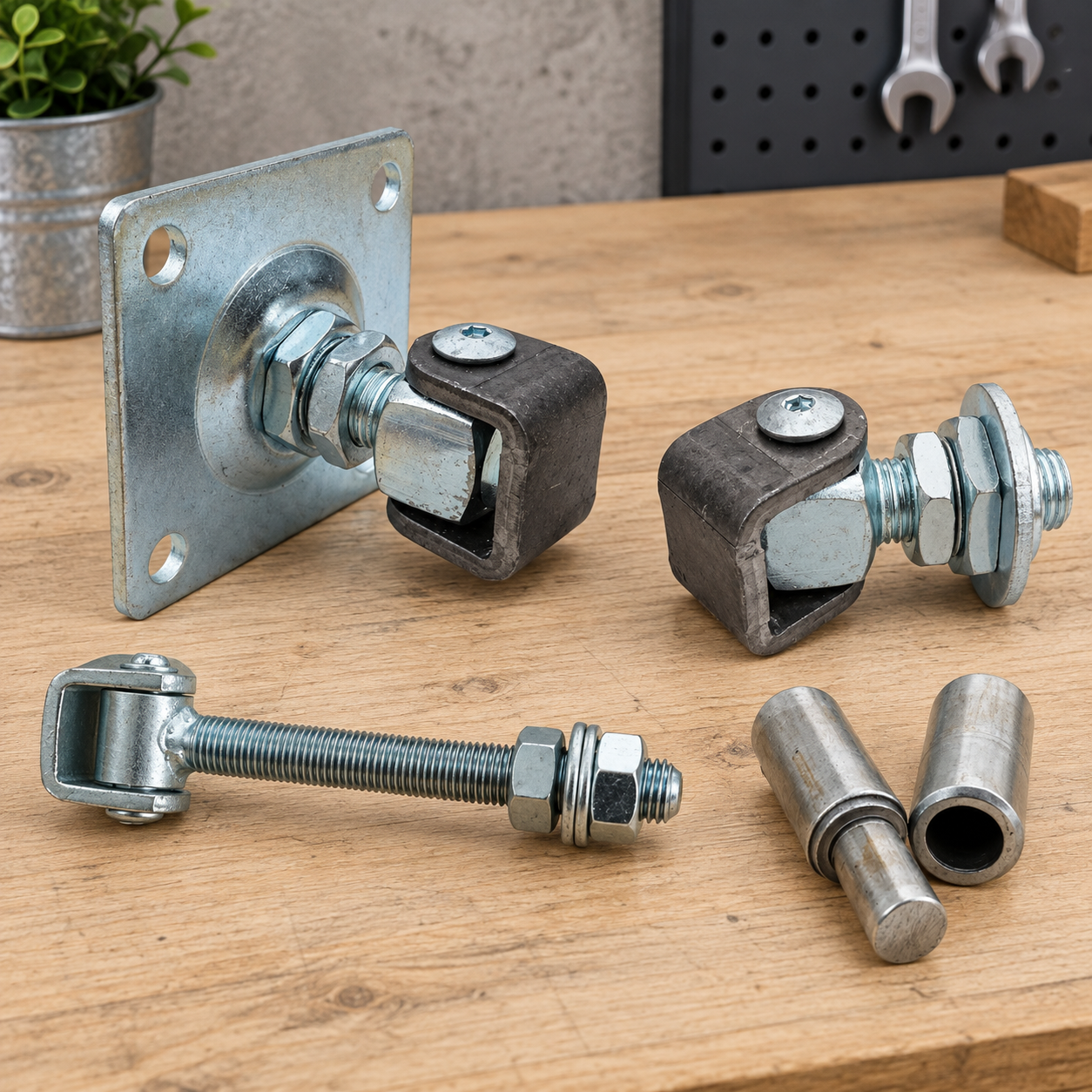

Jak rozpoznać solidny zawias do bramy? O jakości decydują przede wszystkim średnica sworznia, geometria korpusu, materiał, sposób łożyskowania oraz odporność powłoki na korozję. Dobór ma znaczenie dla ślusarzy i wykonawców, ponieważ ciężkie skrzydło o dużej szerokości zwiększa moment obciążający zawiasy i może powodować opadanie bramy, przyspieszone zużycie gwintu lub pękanie spoin.

Najważniejsze wnioski techniczne:

• Gwint M16 ma standardowy skok 2,0 mm, M20 — 2,5 mm, a M24 — 3,0 mm.
• Skrzydło o masie 100 kg i szerokości 3 m generuje od ciężaru moment około 1,47 kNm przy środku ciężkości oddalonym 1,5 m od osi zawiasów.
• Jedna pełna regulacja śruby M20 o skoku 2,5 mm przesuwa element w osi gwintu o 2,5 mm.
• Dla elementów stalowych o grubości powyżej 3 do 6 mm ISO 1461 przewiduje minimalną średnią grubość powłoki cynkowej 70 µm.

Jak ocenić średnicę sworznia i gwintu zawiasu?

Dla cięższych bram warto porównywać przynajmniej zawiasy M16, M20 i M24, ponieważ średnica nominalna gwintu wynosi odpowiednio 16, 20 i 24 mm. Większy przekrój trzpienia zwykle zwiększa odporność elementu na zginanie i ścinanie, lecz sama średnica nie stanowi informacji o dopuszczalnej masie skrzydła.

Standardowy gwint M16 ma skok 2,0 mm, M20 ma skok 2,5 mm, a M24 ma skok 3,0 mm. Parametry mają znaczenie podczas regulacji i kontroli jakości wykonania gwintu. Uszkodzone wierzchołki zwojów, duży luz nakrętki albo miejscowe spłaszczenia mogą utrudniać regulację oraz obniżać trwałość połączenia.

Przy porównywaniu zawiasów do bram i furtek należy analizować średnicę sworznia razem z długością części nośnej, geometrią korpusu i deklarowanym przez producenta obciążeniem. Zawias M20 dwóch różnych konstrukcji może mieć odmienną nośność mimo identycznego wymiaru gwintu.

Jak masa i szerokość bramy wpływają na obciążenie zawiasów?

Skrzydło o masie 100 kg i szerokości 3 m powoduje moment od ciężaru około 1,47 kNm, jeżeli środek ciężkości znajduje się 1,5 m od osi zawiasów. Obciążenie rośnie wraz z masą skrzydła oraz odległością środka ciężkości od słupka.

Podstawową zależność można zapisać jako M = F × L. Dla masy 100 kg siła ciężkości wynosi około 981 N, a przy ramieniu 1,5 m wartość momentu osiąga około 1470 Nm. Zwiększenie szerokości skrzydła z 3 do 4 m przy niezmienionej masie przesuwa środek ciężkości z około 1,5 do 2 m i zwiększa moment do około 1960 Nm.

Rozstaw zawiasów również wpływa na reakcje w punktach mocowania. Dwa zawiasy rozmieszczone w większej odległości pionowej mogą korzystniej przenosić moment niż para osadzona blisko siebie. Projektant powinien uwzględnić zarówno masę bramy, jak i jej szerokość, wysokość, wypełnienie oraz oddziaływanie wiatru.

Jak rozpoznać prawidłowo wykonany korpus i mocowanie zawiasu?

Dla stalowej ramy bramy wykonanej z profilu o ściance 3-4 mm mocowanie zawiasu powinno przekazywać obciążenie na pełny przekrój konstrukcji, a nie wyłącznie na cienką krawędź profilu. Gruba śruba osadzona w słabym uchwycie nie tworzy trwałego węzła konstrukcyjnego.

Spoiny powinny mieć równomierny przebieg, ciągłość oraz brak widocznych pęknięć i dużych podtopień. Szczególnie istotna jest strefa połączenia uchwytu zawiasu z profilem słupka lub ramy, ponieważ obciążenia cykliczne powtarzają się przy każdym otwieraniu i zamykaniu skrzydła.

Elementy montażowe nie powinny deformować profilu podczas dokręcania. Przy cienkościennych konstrukcjach stalowych stosuje się dodatkowe płytki, tuleje albo inne wzmocnienia rozkładające nacisk na większą powierzchnię.

Czy regulowany zawias jest lepszy od konstrukcji bez regulacji?

Zawias regulowany M20 ze standardowym skokiem 2,5 mm umożliwia zmianę położenia o 2,5 mm na każdy pełny obrót gwintu. Regulacja ułatwia skorygowanie szczeliny między skrzydłem a słupkiem po montażu, osiadaniu konstrukcji lub niewielkich zmianach geometrii bramy.

Pół obrotu śruby M20 odpowiada przesunięciu około 1,25 mm, natomiast ćwierć obrotu daje około 0,625 mm. Mechanizm pozwala dokładniej ustawić pion skrzydła bez odcinania i ponownego spawania uchwytów.

Przy wyborze zawiasów regulowanych warto kontrolować długość roboczą gwintu oraz możliwość skutecznego zablokowania ustawienia nakrętką kontrującą. Zbyt małe zazębienie gwintu po maksymalnym wysunięciu może osłabić połączenie.

Jak sprawdzić odporność zawiasu na korozję?

Dla stalowego elementu o grubości powyżej 3 do 6 mm norma ISO 1461 określa minimalną średnią grubość powłoki cynkowej na poziomie 70 µm. Zabezpieczenie antykorozyjne ma znaczenie szczególnie w bramach pracujących przez cały rok na zewnątrz.

Dla stali grubszej niż 6 mm minimalna średnia grubość powłoki według ISO 1461 wynosi 85 µm, natomiast dla elementów powyżej 1,5 do 3 mm wartość wynosi 55 µm. Powłoka powinna pokrywać również miejsca narażone na kontakt z wodą opadową i błotem.

Po spawaniu elementów ocynkowanych lokalna warstwa ochronna może zostać uszkodzona przez wysoką temperaturę. Strefy spoin wymagają wtedy odpowiedniego odtworzenia zabezpieczenia zgodnie z przyjętą technologią antykorozyjną.

Jak ocenić regulację, nakrętki i pozostałe elementy zawiasu?

Połączenie gwintowane M20 powinno pracować płynnie na całej używanej długości, a jeden pełny obrót nakrętki powinien odpowiadać osiowemu przesunięciu 2,5 mm przy standardowym skoku. Nierównomierny opór może wskazywać na zabrudzenie, korozję albo deformację gwintu.

Nakrętki kontrujące ograniczają ryzyko samoczynnej zmiany ustawienia podczas wielokrotnych cykli otwierania. Element regulacyjny powinien pozostawiać miejsce na użycie klucza oraz okresową kontrolę dokręcenia.

Dobierając akcesoria do zawiasów, należy zachować zgodność wymiarową z trzpieniem, gwintem i sposobem mocowania. Nakrętka o niewłaściwym skoku może uszkodzić gwint już podczas pierwszego dokręcania.

Czy duży zawias zawsze oznacza dużą nośność?

Zawias M24 nie powinien być automatycznie uznawany za bardziej nośny od każdego zawiasu M20 bez danych producenta dotyczących dopuszczalnego obciążenia. Nośność zależy także od materiału sworznia, średnicy części gładkiej, geometrii uchwytu, łożyskowania i sposobu zamocowania.

W praktyce ocenę należy prowadzić dla kompletnego układu: skrzydło–zawias–uchwyt–słupek. Element o średnicy 24 mm zamocowany do zdeformowanego profilu o ściance 2 mm może pracować gorzej niż mniejszy zawias osadzony w prawidłowo wzmocnionym węźle.

Dane katalogowe dotyczące dopuszczalnej masy skrzydła powinny mieć pierwszeństwo przed oceną wizualną. Przy braku deklarowanej nośności należy zachować większy margines projektowy i przeanalizować obciążenia konstrukcji indywidualnie.

Czy zawias regulowany ułatwia późniejsze ustawienie bramy?

Tak, zawias regulowany M20 daje możliwość korekty położenia skrzydła bez ponownego odcinania elementów mocujących od profilu.

Czy sama duża średnica sworznia oznacza solidny zawias?

Nie, duża średnica sworznia nie wystarcza; trwałość zależy też od jakości stali, spawania, łożyskowania i ochrony antykorozyjnej.

Jaka powłoka cynkowa jest wymagana dla stali o grubości 3-6 mm?

70 µm wynosi minimalna średnia grubość powłoki cynkowej wg ISO 1461 dla elementów stalowych o grubości powyżej 3 do 6 mm.
