Elektrozaczep do furtki otwieranej przyciskiem najczęściej pracuje w instalacji 12 V AC lub 12 V DC, a sposób zasilania musi odpowiadać oznaczeniu cewki i parametrom zasilacza. Prawidłowy dobór jest kluczowy dla ślusarzy, instalatorów domofonów i właścicieli posesji, ponieważ błędnie dobrany model może nie zwalniać zapadki lub nadmiernie się nagrzewać.

Najważniejsze wnioski techniczne:

• napięcie 12 V AC lub 12 V DC należy zawsze dopasować do parametrów konkretnego elektrozaczepu,
• zasilacz powinien dysponować zapasem wydajności prądowej około 20–30% względem poboru cewki i pozostałych odbiorników,
• luz roboczy pomiędzy językiem zamka a zapadką elektrozaczepu zwykle ustawia się w zakresie około 1–2 mm, o ile producent nie wskazuje inaczej,
• do instalacji zewnętrznych należy dobierać komponenty przystosowane do warunków atmosferycznych i uwzględniać klasyfikację IP według EN 60529.

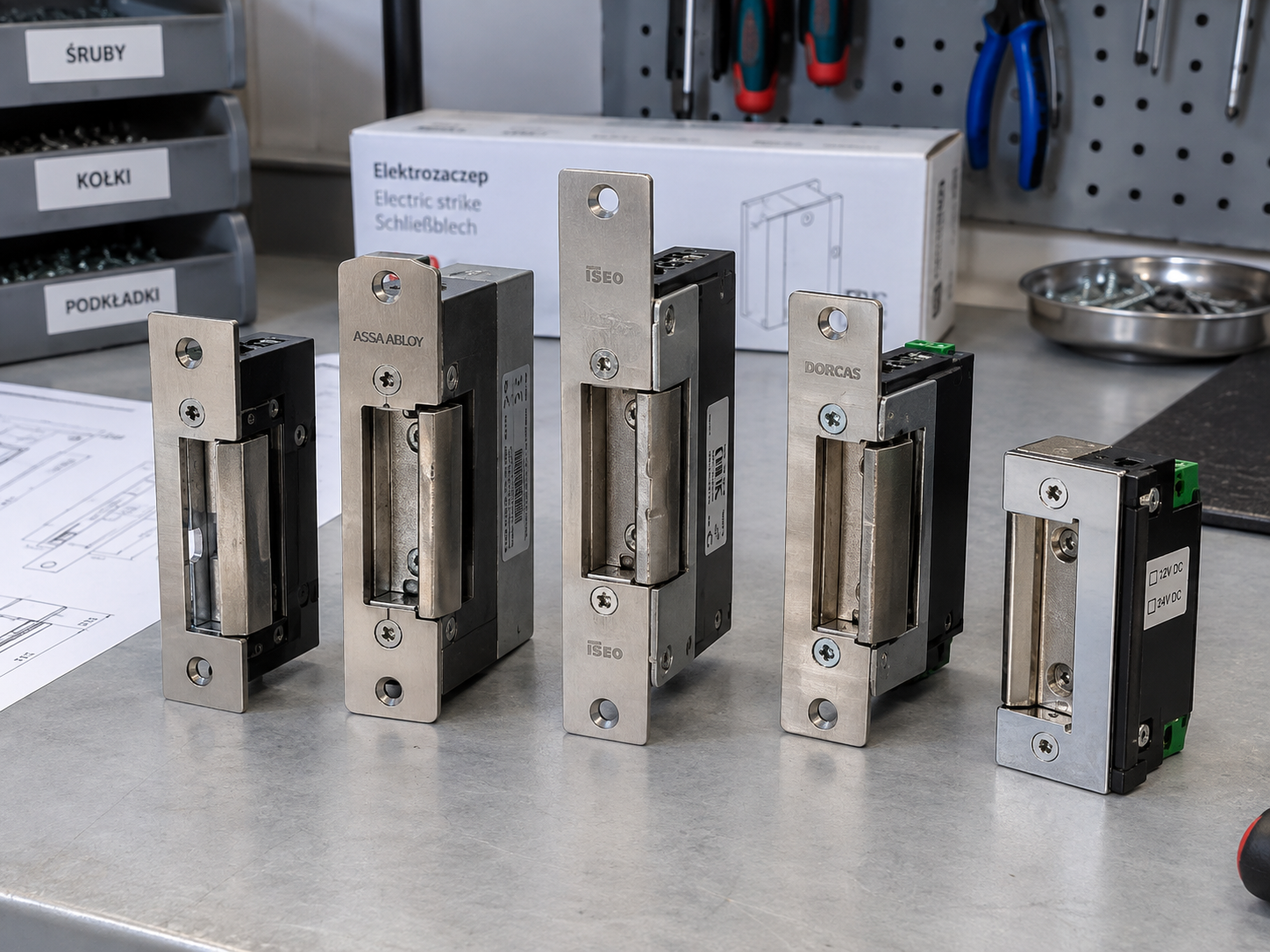

Jaki elektrozaczep wybrać do otwierania furtki przyciskiem?

Do standardowej furtki sterowanej przyciskiem najczęściej wybiera się elektrozaczep 12 V dopasowany do rodzaju zasilacza oraz sposobu działania instalacji. Najważniejsze parametry obejmują napięcie cewki, pobór prądu, rodzaj pracy, kierunek montażu oraz obecność pamięci lub blokady mechanicznej.

Podstawowe elektrozaczepy do furtek mogą pracować w instalacjach wykorzystujących napięcie przemienne AC albo stałe DC. Oznaczenie 12 V nie oznacza automatycznie możliwości zastosowania obu rodzajów zasilania, dlatego przed podłączeniem trzeba sprawdzić tabliczkę znamionową lub kartę techniczną konkretnego modelu.

Zasilacz powinien zapewniać prąd wymagany przez cewkę elektrozaczepu oraz pozostałe urządzenia systemu. Jeżeli przykładowa cewka pobiera 500 mA, praktyczny zapas 20–30% oznacza możliwość przeznaczenia dla samego elektrozaczepu około 600–650 mA wydajności zasilacza.

Czy lepszy jest elektrozaczep z pamięcią czy bez pamięci?

Elektrozaczep z pamięcią warto zastosować wtedy, gdy jedno krótkie naciśnięcie przycisku ma umożliwić późniejsze otwarcie furtki bez ciągłego podawania napięcia. Elektrozaczep bez pamięci zwykle pozostaje zwolniony wyłącznie podczas trwania impulsu elektrycznego.

Mechaniczna pamięć powoduje, że impuls trwający przykładowo 1 sekundę może zwolnić mechanizm aż do chwili fizycznego otwarcia skrzydła. Po otwarciu i ponownym zamknięciu furtki mechanizm wraca do normalnej pozycji blokującej.

Elektrozaczep bez pamięci jest odpowiedni w instalacjach, w których użytkownik naciska przycisk przez cały czas potrzebny drugiej osobie do otwarcia furtki. Rozwiązanie upraszcza sposób działania i ogranicza ryzyko pozostawienia zwolnionej zapadki po przypadkowym impulsie sterującym.

Kiedy warto zastosować elektrozaczep z blokadą?

Elektrozaczep z blokadą mechaniczną sprawdza się, gdy furtka ma zostać okresowo ustawiona w trybie swobodnego otwierania bez kolejnych impulsów elektrycznych. Mechaniczna dźwignia lub przełącznik dezaktywuje blokowanie zapadki do chwili ręcznego przywrócenia normalnego trybu pracy.

Funkcja blokady jest przydatna podczas prac budowlanych, przeprowadzek albo okresowego zwiększenia ruchu przez wejście. W normalnej instalacji posesyjnej blokada powinna pozostawać wyłączona, ponieważ ciągłe odblokowanie eliminuje funkcję kontroli dostępu niezależnie od napięcia 12 V doprowadzonego do urządzenia.

Modele łączące pamięć i blokadę mechaniczną zapewniają dwa niezależne sposoby zmiany działania furtki. Pamięć reaguje na impuls elektryczny, natomiast blokada mechaniczna działa bez zasilania.

Jak dopasować elektrozaczep do zamka furtki?

Elektrozaczep należy dopasować przede wszystkim do położenia języka zamka, konstrukcji słupka i kierunku otwierania skrzydła. Nawet prawidłowo zasilany model nie będzie działał poprawnie, jeżeli język zamka będzie dociskał zapadkę z nadmierną siłą.

Typowe zamki do furtki wykorzystują język, który po zamknięciu powinien wejść w przestrzeń roboczą zaczepu bez zakleszczania mechanizmu. Praktyczny luz montażowy około 1–2 mm ogranicza tarcie, ale ostateczny wymiar należy dopasować do konstrukcji zamka oraz instrukcji producenta.

Należy również sprawdzić grubość profilu słupka. Profil stalowy 40×40 mm zapewnia znacznie mniej przestrzeni montażowej niż profil 60×60 mm, dlatego w wąskich słupkach często wymagany jest elektrozaczep o kompaktowym korpusie lub odpowiednio wykonane gniazdo montażowe.

Znaczenie regulacji zapadki

Regulowana zapadka ułatwia skompensowanie niewielkich różnic pomiędzy położeniem zamka i słupka. Zakres regulacji wynoszący kilka milimetrów może ograniczyć konieczność ponownego cięcia lub spawania elementów stalowych.

Regulacja nie powinna zastępować prawidłowego ustawienia furtki. Opadnięcie skrzydła o 5 mm może już powodować znaczne zwiększenie nacisku języka zamka na mechanizm elektrozaczepu.

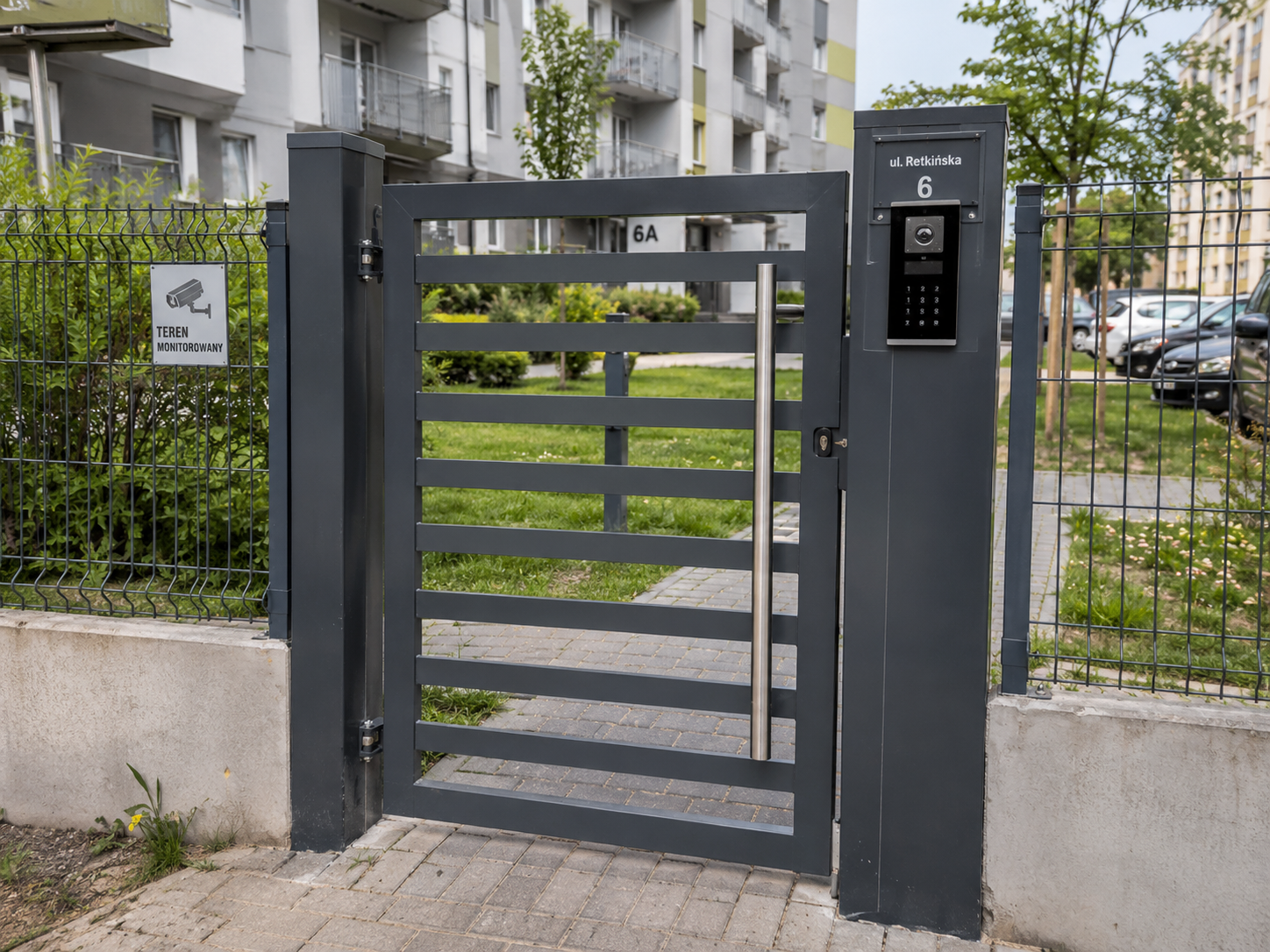

Jak prawidłowo zamontować elektrozaczep w słupku?

Elektrozaczep należy zamontować sztywno w osi języka zamka, pozostawiając luz pozwalający zapadce swobodnie pracować bez obciążenia bocznego. Korpus nie powinien być wciskany w zbyt ciasne gniazdo ani ustawiany pod kątem względem zamka.

Metalowe zaczepy do furtki oraz blachy montażowe powinny być ustawione tak, aby siła zamykania była przenoszona przez konstrukcję słupka, a nie przez ruchomą część elektrozaczepu. Przy profilu stalowym o ściance 2–3 mm warto zwrócić uwagę na sztywność miejsca mocowania.

Przewód zasilający powinien zostać zabezpieczony przed przecięciem przez krawędź profilu. Otwór przejściowy można zabezpieczyć przepustem gumowym, a połączenia elektryczne należy umieścić w miejscu chronionym przed wodą.

W instalacjach zewnętrznych stopień ochrony obudów elektrycznych określa EN 60529. Oznaczenie IP44 oznacza ochronę przed ciałami stałymi większymi niż 1 mm oraz bryzgami wody, natomiast wyższe klasy, takie jak IP54 lub IP55, zwiększają zakres ochrony przed pyłem i wodą.

Jak podłączyć przycisk otwierania furtki?

Przycisk powinien sterować obwodem elektrozaczepu zgodnie ze schematem producenta, a obciążalność styków musi być odpowiednia dla napięcia i prądu cewki. Najprostszy układ składa się z zasilacza, przycisku chwilowego oraz elektrozaczepu połączonych w jeden obwód sterujący.

Przy napięciu 12 V i poborze cewki 500 mA moc elektryczna wynosi około 6 W zgodnie ze wzorem P = U × I. Przewody należy dobrać również z uwzględnieniem długości instalacji, ponieważ wzrost rezystancji powoduje spadek napięcia na długim odcinku przewodu.

Przy przewodzie prowadzonym kilkanaście lub kilkadziesiąt metrów spadek napięcia może uniemożliwić prawidłowe zwolnienie zapadki mimo poprawnego napięcia na wyjściu zasilacza. Pomiar napięcia bezpośrednio na zaciskach elektrozaczepu podczas pracy pozwala łatwo wykryć problem instalacyjny.

Jakie błędy najczęściej powodują problemy z elektrozaczepem?

Najczęstszą przyczyną problemów jest mechaniczne naprężenie zapadki, nieprawidłowe napięcie zasilania albo zbyt mała wydajność prądowa zasilacza. Diagnostykę warto rozpocząć od pomiaru napięcia pod obciążeniem oraz sprawdzenia, czy język zamka nie naciska mocno na elektrozaczep.

Jeżeli elektrozaczep działa przy otwartej furtce, lecz nie zwalnia po jej zamknięciu, problem zwykle ma charakter mechaniczny. Przesunięcie skrzydła o kilka milimetrów może zwiększyć tarcie na tyle, że elektromagnes nie będzie w stanie prawidłowo zwolnić mechanizmu.

Ciągłe podawanie napięcia na model przeznaczony wyłącznie do pracy krótkotrwałej może prowadzić do wzrostu temperatury cewki. Dopuszczalny czas zasilania należy zawsze sprawdzić w dokumentacji producenta.

W przypadku zamków i zaczepów elektromechanicznych zastosowanie może mieć norma EN 14846 dotycząca elektromechanicznie sterowanych zamków i zaczepów. Parametry konkretnego produktu powinny jednak wynikać z deklaracji i dokumentacji jego producenta.

FAQ

Czy elektrozaczep 12 V można podłączyć bezpośrednio do przycisku?

Tak, elektrozaczep 12 V może współpracować z przyciskiem chwilowym, jeśli zasilacz ma odpowiednie napięcie i wydajność prądową.

Czy elektrozaczep do furtki musi mieć pamięć?

Nie, pamięć nie jest konieczna przy każdym wejściu; funkcja utrzymuje zwolnienie zapadki po krótkim impulsie aż do otwarcia furtki.

Czy można zamiennie stosować zasilanie 12 V AC i 12 V DC?

12 V AC lub DC należy dobrać zgodnie z oznaczeniem producenta elektrozaczepu, ponieważ niewłaściwe zasilanie może powodować złą pracę cewki.
