Stalowe czy poliamidowe rolki do bramy przesuwnej? O wyborze decydują przede wszystkim masa skrzydła, sztywność materiału rolki i warunki pracy wózka, przy czym moduł Younga stali wynosi około 200 GPa, a poliamidu PA6 zwykle około 2–3 GPa. Dobór jest szczególnie ważny dla wykonawców i inwestorów montujących ciężkie bramy, ponieważ niewłaściwe rolki zwiększają hałas, opory toczenia i zużycie prowadnicy.

Najważniejsze wnioski techniczne:

• Stal ma moduł Younga około 200 GPa, natomiast poliamid PA6 około 2–3 GPa, dlatego stalowa rolka odkształca się znacznie mniej pod obciążeniem.
• Poliamid ogranicza przenoszenie drgań i hałasu pomiędzy rolką a stalowym profilem jezdnym.
• W bramach o masie przekraczającej około 300–400 kg szczególnie istotna staje się nośność całego zestawu wózków deklarowana przez producenta.
• O trwałości układu decydują również średnica rolek, liczba łożysk, grubość profilu jezdnego oraz prawidłowe wypoziomowanie fundamentu.

Kiedy lepiej wybrać stalowe rolki do bramy przesuwnej?

Stalowe rolki są korzystniejszym rozwiązaniem w ciężkich bramach oraz układach pracujących z dużym obciążeniem punktowym. Moduł sprężystości stali konstrukcyjnej wynoszący około 200 GPa sprawia, że bieżnia stalowej rolki odkształca się pod naciskiem znacznie mniej niż rolka wykonana z PA6.

Sztywność stalowej rolki ma szczególne znaczenie przy skrzydłach o masie kilkuset kilogramów. Mniejsze odkształcenie powierzchni roboczej pomaga utrzymać stabilną geometrię ruchu oraz ogranicza zmianę położenia bramy względem słupków prowadzących. Rzeczywista dopuszczalna masa bramy powinna zawsze wynikać z nośności określonej przez producenta kompletnego zestawu.

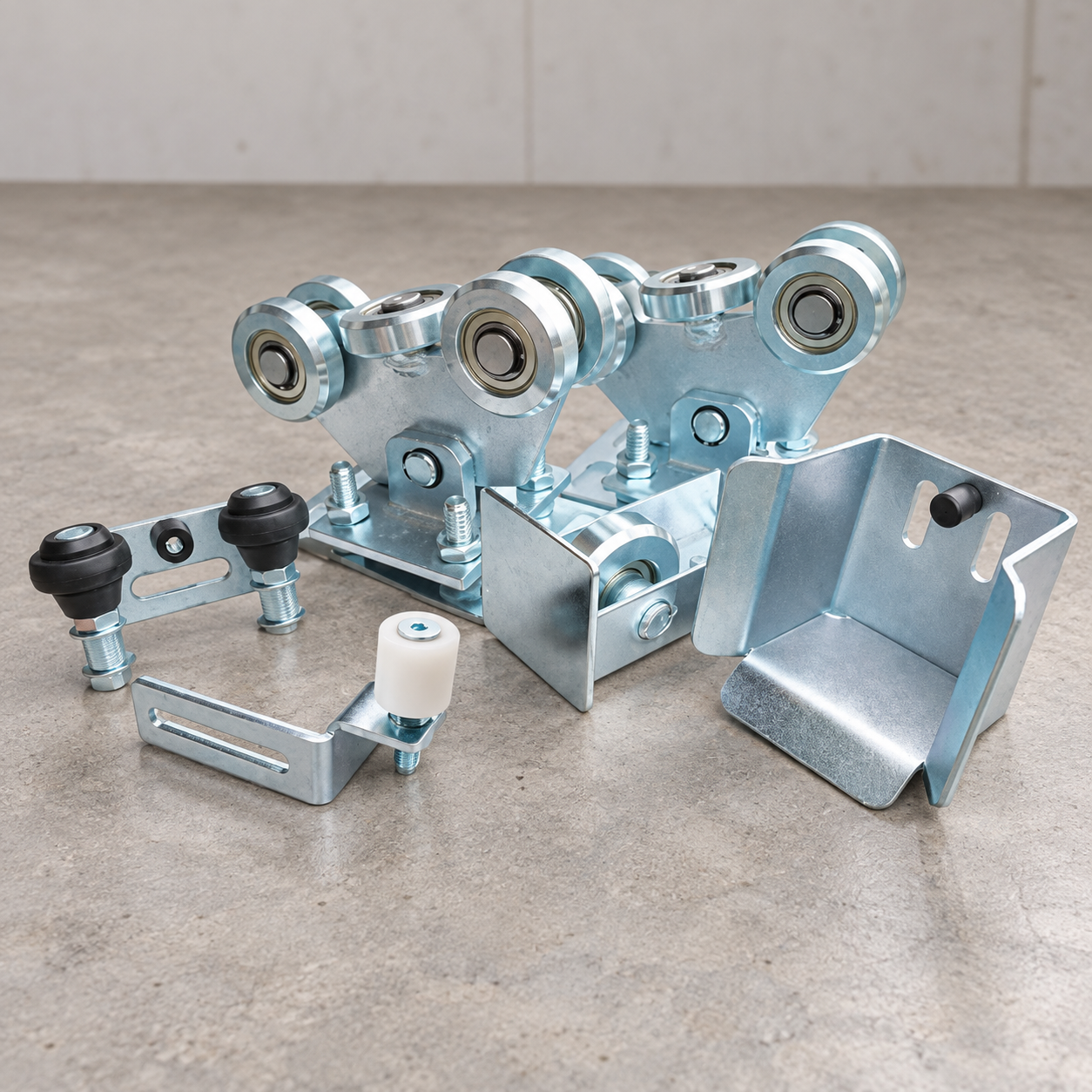

W ciężkich konstrukcjach istotniejsze od samego materiału pojedynczej rolki są prawidłowo dobrane wózki do bram przesuwnych. Zestaw kilku rolek rozkłada ciężar skrzydła na większą liczbę punktów podparcia, zmniejszając obciążenie przypadające na pojedyncze łożysko.

Jakie są wady rolek stalowych?

Podstawową wadą rolek stalowych jest większa zdolność przenoszenia drgań pomiędzy bieżnią a stalowym profilem. Kontakt stal–stal może być wyraźniej słyszalny, szczególnie gdy powierzchnia prowadnicy jest zabrudzona, nierówna albo miejscowo skorodowana.

Stalowa rolka wymaga również odpowiedniego zabezpieczenia przed korozją. Warstwa cynku lub inna powłoka ochronna powinna pozostać nieuszkodzona poza powierzchniami roboczymi przewidzianymi przez producenta, ponieważ wilgoć i chlorki przyspieszają korozję niezabezpieczonej stali.

Kiedy rolki poliamidowe są lepszym rozwiązaniem?

Rolki poliamidowe warto stosować przede wszystkim w lekkich i średnich bramach, w których priorytetem jest cicha praca oraz ograniczenie drgań. Poliamid PA6 ma moduł sprężystości rzędu 2–3 GPa, czyli wielokrotnie niższy niż stal, dzięki czemu powierzchnia rolki może częściowo tłumić krótkotrwałe nierówności toru.

Mniejsza twardość materiału ogranicza charakterystyczny metaliczny hałas występujący podczas kontaktu stalowej rolki ze stalową szyną. Różnica jest szczególnie odczuwalna przy bramach znajdujących się kilka metrów od budynku mieszkalnego oraz podczas pracy automatyki w godzinach nocnych.

Poliamid ma również dobrą odporność na korozję, ponieważ materiał nie rdzewieje pod wpływem wody. Elementy łożyskowe i osie nadal pozostają jednak wykonane ze stali, dlatego odporność całego wózka na warunki atmosferyczne zależy również od zastosowanych łożysk, uszczelnień i powłok ochronnych.

Przy budowie kompletnego układu jezdnego warto uwzględnić również akcesoria do bram przesuwnych, ponieważ rolki prowadzące, najazdy i uchwyty stabilizujące wpływają na obciążenia działające na dolne wózki.

Jakie są ograniczenia poliamidu?

Poliamid jest bardziej podatny na odkształcenie pod dużym naciskiem niż stal. Przy długotrwałym obciążeniu tworzywa termoplastyczne mogą wykazywać pełzanie, czyli stopniową zmianę kształtu występującą mimo zachowania zbliżonej wartości obciążenia.

Właściwości PA6 zależą również od temperatury i wilgotności. Absorpcja wilgoci może zmieniać sztywność materiału, dlatego maksymalna nośność wózka powinna pochodzić z dokumentacji jego producenta, a nie z ogólnych parametrów mechanicznych samego poliamidu.

Stalowe czy poliamidowe rolki – które są trwalsze?

Stalowe rolki zwykle mają przewagę przy bardzo dużych obciążeniach, natomiast trwałość poliamidowych rolek może być wysoka w prawidłowo dobranej lekkiej lub średniej bramie. Żywotność zestawu zależy w praktyce także od średnicy rolek, jakości łożysk, liczby cykli oraz czystości wnętrza profilu.

Przykładowa brama wykonująca 20 pełnych cykli dziennie osiąga około 7300 cykli rocznie. Nawet niewielkie przesunięcie wózków względem osi profilu może przy takiej liczbie przejazdów powodować nierównomierne zużycie bieżni oraz zwiększone obciążenie łożysk.

Stal lepiej toleruje wysokie naciski powierzchniowe, natomiast poliamid lepiej pochłania niewielkie drgania. Ocena trwałości wyłącznie na podstawie materiału rolki jest więc niewystarczająca bez informacji o masie bramy oraz konstrukcji wózka.

Jak dobrać rolki do masy bramy przesuwnej?

Rolki należy dobierać według dopuszczalnej nośności całego kompletu wózków, zachowując zapas względem rzeczywistej masy skrzydła. Brama ważąca 350 kg nie powinna pracować na zestawie, którego graniczna deklarowana nośność wynosi dokładnie 350 kg.

Obciążenie działające na wózki nie jest stałe w całym cyklu ruchu. Konstrukcja samonośna posiada przeciwwagę, a położenie środka ciężkości względem wózków zmienia rozkład reakcji podporowych. Jeden wózek może być więc chwilowo obciążony mocniej niż wynikałoby z prostego podzielenia masy bramy przez dwa.

Przy ciężkich skrzydłach stalowych korzystne są stalowe rolki i duże łożyska, ale parametr graniczny powinien zawsze pochodzić z dokumentacji konkretnego modelu. Przy lżejszych bramach posesyjnych poliamid pozwala uzyskać cichszą pracę bez konieczności stosowania tak sztywnej bieżni jak w konstrukcjach przemysłowych.

Czy średnica rolki ma znaczenie?

Większa średnica rolki zwykle zmniejsza opory pokonywania drobnych nierówności oraz ogranicza prędkość obrotową łożyska przy tej samej prędkości liniowej bramy. Rolka o średnicy 80 mm wykonuje około 4 obrotów podczas przesunięcia bramy o 1 m, natomiast rolka o średnicy 50 mm wykonuje około 6,4 obrotu.

Mniejsza liczba obrotów może korzystnie wpływać na trwałość łożyska podczas intensywnej eksploatacji. Średnica musi jednak odpowiadać geometrii profilu jezdnego, ponieważ nieprawidłowy promień bieżni powoduje kontakt punktowy zamiast przewidzianego kontaktu powierzchniowego.

Co jest ważniejsze: materiał rolki czy jakość wózka?

Jakość całego wózka jest ważniejsza niż sam wybór między stalą i poliamidem. Wózek z odpowiednio dobranymi łożyskami, osiami i płytą montażową może pracować stabilniej niż konstrukcja z teoretycznie mocniejszymi rolkami, ale słabymi łożyskami lub niedokładną geometrią.

Podczas wyboru należy sprawdzić deklarowaną nośność, liczbę rolek, średnicę osi, sposób zabezpieczenia łożysk i zgodność wózka z wymiarem profilu jezdnego. Różnica kilku milimetrów pomiędzy geometrią rolki a wewnętrzną powierzchnią szyny może powodować nieprawidłowe prowadzenie i przyspieszone zużycie.

Czy stalowe rolki są lepsze do ciężkiej bramy przesuwnej?

Stalowe rolki lepiej znoszą duże obciążenia punktowe i pracę w ciężkich bramach, szczególnie przy częstym otwieraniu i dużej masie skrzydła.

Czy rolki poliamidowe szybko się zużywają?

Nie, poliamid nie jest zawsze słabszym wyborem; rolki poliamidowe ograniczają hałas i dobrze pracują w lekkich oraz średnich bramach.

Od jakiej masy bramy warto rozważyć rolki stalowe?

300–400 kg masy bramy to zakres, przy którym warto rozważyć rolki stalowe, jeśli producent wózka potwierdza nośność całego zestawu.
