Jak zabezpieczyć bramę dwuskrzydłową przed samoczynnym otwieraniem zależy przede wszystkim od powierzchni skrzydeł, siły wiatru oraz rodzaju zastosowanych rygli i ograniczników. Przy prędkości wiatru 20 m/s ciśnienie dynamiczne wynosi około 245 Pa, dlatego pełne skrzydło o powierzchni 4 m² może być obciążone siłą zbliżoną do 1 kN. Problem dotyczy szczególnie pełnych bram stalowych montowanych na otwartych posesjach.

Najważniejsze wnioski techniczne:

• Rygiel dolny stosowany przy typowej bramie posesyjnej powinien mieć trzpień o średnicy około 12–16 mm.
• Gniazdo rygla w betonie lub kostce powinno mieć zwykle około 40–60 mm głębokości roboczej.
• Przy wietrze 20 m/s ciśnienie dynamiczne powietrza wynosi około 245 Pa.
• Pełne skrzydło o powierzchni 4 m² może przy takim wietrze przenosić obciążenie bliskie 1 kN.

Dlaczego brama dwuskrzydłowa samoczynnie się otwiera?

Najczęstszą przyczyną samoczynnego ruchu skrzydeł jest brak mechanicznego punktu blokującego albo działanie wiatru na powierzchnię bramy o wielkości kilku metrów kwadratowych.

Pełne skrzydło o wymiarach 2 × 2 m ma powierzchnię 4 m². Przy orientacyjnym ciśnieniu dynamicznym 245 Pa siła działająca na taką powierzchnię może zbliżyć się do 980 N. Dokładne obciążenie zależy od współczynnika aerodynamicznego, lokalizacji posesji i warunków opisanych między innymi w PN-EN 1991-1-4 dotyczącej oddziaływania wiatru na konstrukcje.

Drugą przyczyną bywa niewłaściwa geometria zawiasów. Kilkumilimetrowa różnica wysokości między osią górnego i dolnego zawiasu może powodować tendencję skrzydła do samoczynnego przemieszczania się. Luz na zawiasach oraz nierówne ustawienie słupków dodatkowo zwiększają ruch bramy.

Jak zablokować zamkniętą bramę dwuskrzydłową?

Najpewniejszą mechaniczną blokadę zamkniętej bramy zapewnia rygiel dolny o trzpieniu około 12–16 mm połączony z gniazdem wykonanym w stabilnym podłożu.

Jedno skrzydło można unieruchomić pionowym ryglem wpuszczanym w podłoże, a drugie po zamknięciu oprzeć i zablokować o skrzydło nieruchome. Przy cięższych konstrukcjach można zastosować dwa punkty ryglowania.

W praktyce rygiel do bramy powinien mieć możliwie mały luz boczny w prowadnicy. Luz kilku milimetrów pozwala na swobodne przesuwanie trzpienia, ale nadmierna przestrzeń powoduje uderzanie skrzydła podczas podmuchów.

Gniazdo w betonie można wykonać na głębokość około 40–60 mm. Przy gruncie podatnym na przemieszczanie skuteczniejsze jest osadzenie stalowej tulei w stabilnej podstawie betonowej zamiast wykonywania otworu bezpośrednio w kostce brukowej.

Czy zasuwa wystarczy do zabezpieczenia obu skrzydeł?

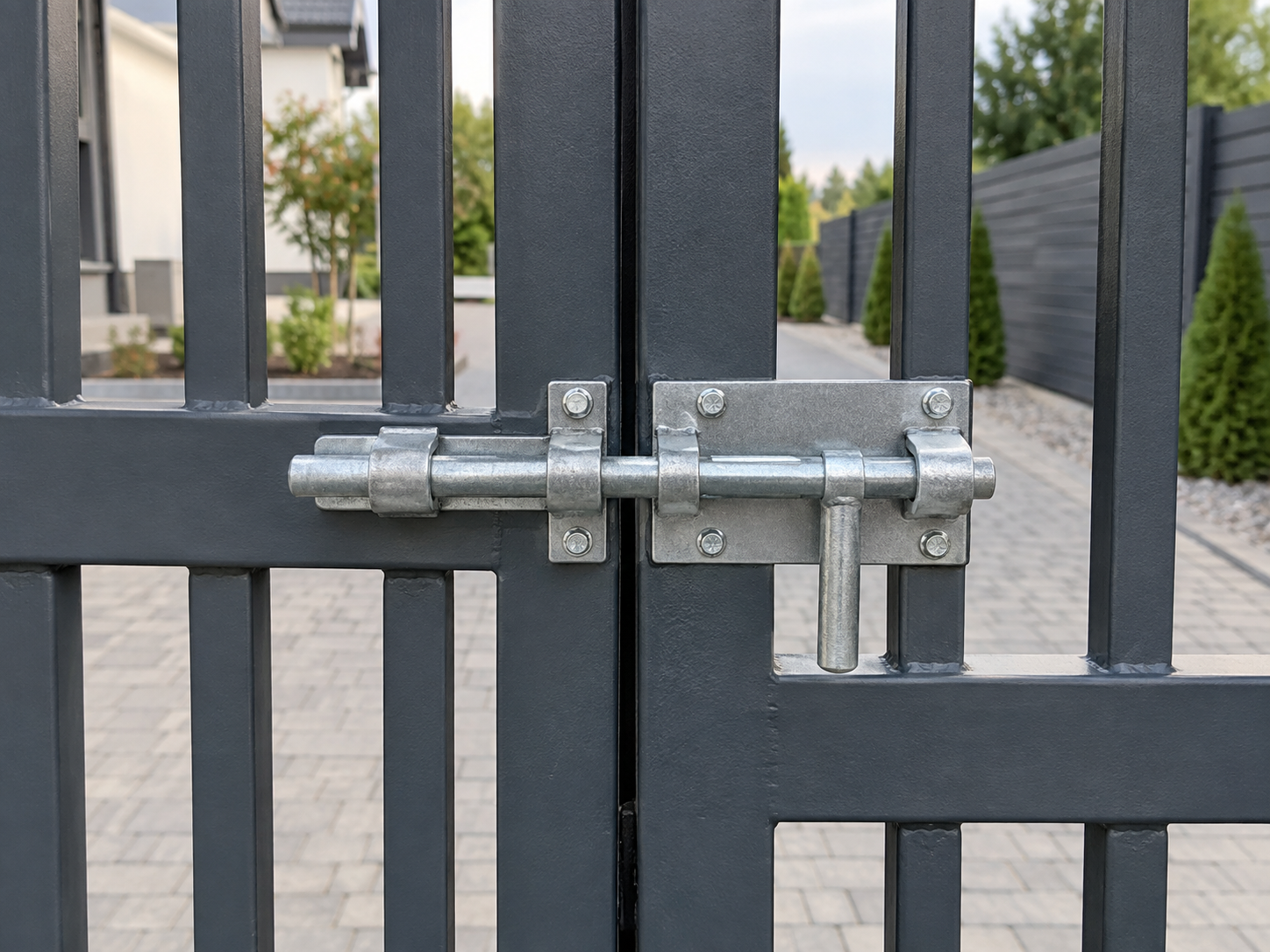

Zasuwa pozioma może połączyć oba skrzydła, ale przy silnym naporze wiatru powinna współpracować z dodatkowym ryglem pionowym lub ogranicznikiem.

Typowa zasuwa przenosi obciążenia równolegle do płaszczyzny bramy. Wiatr oddziałuje natomiast głównie prostopadle do powierzchni skrzydła, dlatego sama blokada pozioma może pozostawiać możliwość wychylania całego zestawu.

Przy doborze zasuw i rygli należy uwzględnić grubość profili konstrukcyjnych i miejsce montażu. W bramach z ramą wykonaną przykładowo z profilu 40 × 40 × 2 mm element blokujący powinien być mocowany do ramy konstrukcyjnej, a nie wyłącznie do cienkiego wypełnienia.

Gdzie zamontować zasuwę?

Zasuwa powinna znajdować się w rejonie styku skrzydeł, najlepiej w pobliżu środkowej części ich wysokości. Położenie w odległości około 800–1200 mm od podłoża zapewnia wygodną obsługę i ogranicza moment skręcający działający na ramy.

Jak zabezpieczyć otwartą bramę przed zamknięciem przez wiatr?

Otwarte skrzydło należy unieruchomić mechanicznym stoperem zamontowanym w miejscu odpowiadającym docelowemu kątowi otwarcia, zwykle około 90–110°.

Pozostawienie skrzydła bez blokady powoduje, że podmuch wiatru może nadać konstrukcji znaczną energię kinetyczną. Skrzydło o masie 60–100 kg poruszające się nawet z niewielką prędkością może uderzyć w pojazd, słupek albo osobę przechodzącą przez światło bramy.

Mechaniczny stoper do bramy powinien zatrzymywać konstrukcję na sztywnym elemencie ramy. Punkt kontaktu nie powinien wypadać na blasze dekoracyjnej ani cienkim profilu wypełnienia.

Ogranicznik można osadzić w betonie za pomocą kotew mechanicznych albo zamocować do przygotowanego fundamentu. Śruby montażowe M8–M12 są często stosowane przy niewielkich ogranicznikach, jednak konkretny wymiar powinien wynikać z konstrukcji stopera i rodzaju podłoża.

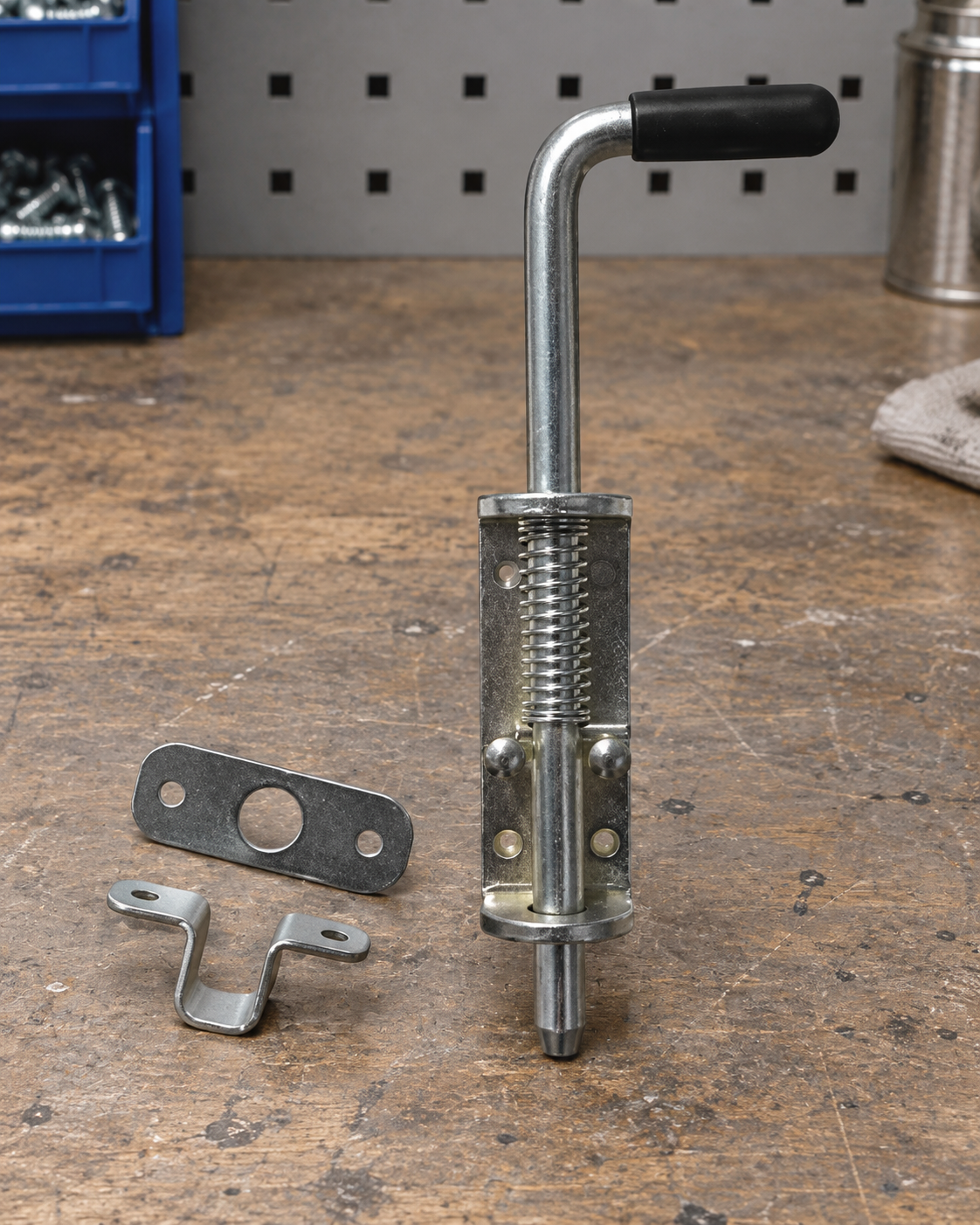

Jak prawidłowo zamontować dolny rygiel?

Dolny rygiel należy ustawić pionowo, a oś trzpienia musi trafiać centralnie w gniazdo bez konieczności odginania skrzydła.

Najpierw należy ustawić oba skrzydła w docelowym położeniu zamkniętym. Po zaznaczeniu osi trzpienia można wykonać otwór w podłożu o średnicy większej od średnicy rygla o około 2–5 mm.

Dla trzpienia o średnicy 14 mm gniazdo o średnicy około 16–19 mm ogranicza ryzyko klinowania przy niewielkich zmianach położenia skrzydła. Zbyt szeroki otwór zwiększa natomiast ruch bramy podczas podmuchów.

Elementy stalowe znajdujące się blisko gruntu są narażone na wodę, błoto i sól drogową. Ocynkowana powierzchnia albo stal nierdzewna ograniczają korozję, szczególnie w dolnej części rygla.

Jakie zabezpieczenie wybrać do ciężkiej pełnej bramy?

Ciężka pełna brama powinna mieć co najmniej dwa niezależne punkty stabilizacji: rygiel blokujący skrzydło zamknięte oraz ogranicznik utrzymujący skrzydło w pozycji otwartej.

Przy skrzydłach o szerokości 2–2,5 m moment działający na zawiasy podczas podmuchu może być znacznie większy niż w konstrukcji ażurowej. Pełne wypełnienie praktycznie nie pozwala na swobodny przepływ powietrza, dlatego obciążenie wiatrem trzeba traktować jako jeden z podstawowych parametrów projektowych.

Rygiel, zasuwa i stoper pełnią różne funkcje. Rygiel przenosi obciążenie do podłoża, zasuwa łączy skrzydła, a stoper ogranicza zakres ruchu. Połączenie kilku prostych zabezpieczeń zmniejsza luzy i ogranicza gwałtowne przemieszczanie konstrukcji.

Czy jeden rygiel dolny wystarczy do bramy dwuskrzydłowej?

Tak, rygiel dolny o trzpieniu 12–16 mm skutecznie blokuje skrzydło, jeśli gniazdo w podłożu ma co najmniej 40–60 mm głębokości.

Czy sam zamek zabezpiecza bramę przed otwarciem przez wiatr?

Nie, sam zamek nie zabezpiecza skrzydeł przed naporem wiatru; potrzebny jest rygiel, zasuwa lub mechaniczny ogranicznik położenia.

Jak duża siła może działać na pełną bramę podczas wiatru?

Przy wietrze 20 m/s parcie dynamiczne wynosi około 245 Pa, więc pełne skrzydło o powierzchni 4 m² może przenosić prawie 1 kN siły.
